手动法兰隔膜阀
- 适用于惰性、腐蚀性、液体和气体介质
- 操作手轮的耐化学性
- 阀体和隔膜有多种材料和设计
- 紧凑设计，空间狭小
工作原理
隔膜阀常规状态下为封闭状态，此时膜片紧贴阀体的内腔，关闭着管道流体通向路径。当隔膜阀需要清洗任务或
需要开启任务时，通过手动旋转手轮或驱动气动控制执行装置来带动阀杆向上运动，球形膜片随之向上弯曲，从
而使阀门行成导通状态，则可实现清洗和开启的目的。其中膜片把下部阀体内腔和上部阀盖内腔隔开，使位于膜片
上部的阀杆、阀芯等零件不受介质的腐蚀，省去了填料密封结构，而且不会产生介质泄漏。优化的阀体设计，使清洗
液完全排泄，不会形成滞留现象。

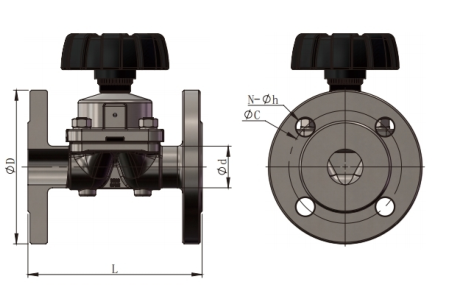

技术参数
| size | d | c | n-h | sms/iso/3a/bpe | l | |
| dn15 | 3/4" | 95 | 65 | 4-14 | 19.05 | 130 |
| dn25 | 1" | 115 | 85 | 4-14 | 25.4 | 140 |
| dn32 | 1 1/4" | 140 | 100 | 4-18 | 31.8 | 170 |
| dn40 | 1 1/2" | 150 | 110 | 4-18 | 38.1 | 170 |
| dn50 | 2" | 165 | 125 | 4-18 | 50.8 | 190 |
| dn65 | 2 1/2" | 185 | 145 | 8-18 | 63.5 | 254 |
| dn80 | 3" | 185 | 145 | 8-18 | 76.2 | 254 |
| dn80max | 3 1/2" | 200 | 160 | 8-18 | 88.9 | 290 |
| dn100 | 4" | 220 | 180 | 8-18 | 101.6 | 350 |
