罐底球阀配有特殊罐底连接面法兰，用于焊接在反应罐或容器底部，其端部轮廓和半径具有有效的重力排放作用，平滑的
锥形孔和罐底超近距离的球阀可防止介质在阀门入口处堆积，这可确保排泄畅通。
阀体为三片式设计，安装灵活性强、在线，离线维修方便，显著缩短维护自动化阀门和焊接管道系统需要的停产时间。维修执行器和连接组件不 考号 要从阀门拆下。重新安装阀门和执行机构组件很容易，无需进行调整。
一体式安装平台安装面符合iso 5211标准，可以保证执行器的正确安装，使执行器在高速转动和连续载荷时不会移动，即使阀门处于满压力工作状态时，执行器也可以被安全便捷的拆除维护。
卫生级球阀的阀体及部件都是由cnc精密加工而成，阀体的接液面都经过高精度抛光处理。
球阀内部的标准粗糙度是ra≤0.8μm。也可以根据您的要求，做到接液面粗糙度ra≤0.4μm 和ra≤0.25μm。 锻造产品外部表面可以达到粗糙度ra≤0.8μm 以及≤0.4μm
为了防止卫生级球阀污染，生产加工出来的所有部件都需要在超声波清洗池里用特殊溶液进行脱油脱脂，并在指定的洁净室内进行组装调试，确保每台生产出来的球阀都可以在超清洁的系统中使用。
我们的全部阀体、阀盖接液面金属材料均采用锻造材料，可根据您的工况要求使用不同特色材料例如 ss/hc/ti 等特材球阀。
标准阀座材料tfm600, 能满足许多工况-60~ 150℃。
根据要求也可以选配pob 阀座，能满足高温工况-10~ 210℃。
根据要求也可以选配其它特殊工况阀座材料peek,-20~ 250℃。
|

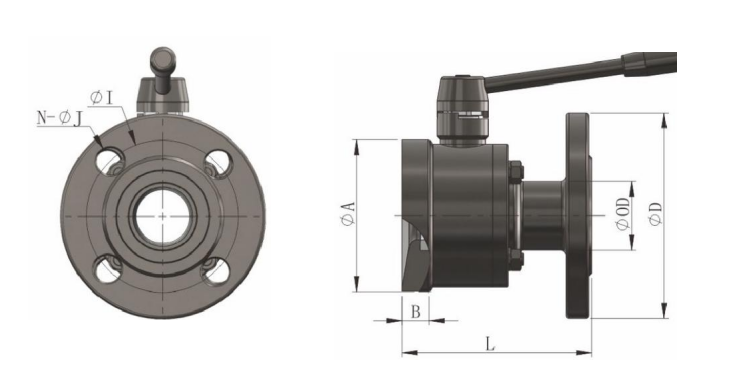

size |
a*b |
gb12459-b (od) |
d |
d2 |
l |
n-j |
l |
|
dn15 |
70*18 |
18 |
95 |
45 |
65 |
4-14 |
97 |
|
dm20 |
90*18 |
25 |
105 |
58 |
75 |
4-14 |
106 |
|
dn25 |
90*18 |
32 |
115 |
68 |
85 |
4-14 |
125 |
|
dn32 |
100*18 |
38 |
140 |
78 |
100 |
4-18 |
125 |
|
dn40 |
100*18 |
45 |
150 |
88 |
110 |
4-18 |
125 |
|
dn50 |
120*20 |
57 |
165 |
102 |
125 |
4-18 |
135 |
|
dn65 |
150*20 |
76 |
185 |
122 |
145 |
8-18 |
178 |
|
dn80 |
180*22 |
89 |
200 |
138 |
160 |
8-18 |
196 |
|
dn100 |
200*23 |
108 |
220 |
158 |
180 |
8-18 |
230 |
|
技术参数 |
|
|
驱动方式 |
手柄、涡轮、铝制气动执行器(单作用、双作用)、电动执行器 |
|
公称尺寸 |
dn10-dn300 1/2"-12" |
|
阀体配置 |
直通阀体、罐底阀体、方形三通阀体、方形四通阀体 |
| 球芯类型 | 直通型、t型、l型 |
|
接液材质 |
哈氏合金hc-276/c22/ b2、蒙乃尔合金，因科镍、钛合金ta2/ta9/ta10/gr5/gr2/gr3 双相钢2205/2507,904l、20合金、钛错镍钮等 |
|
非接液材质 |
astm ss304 |
|
连接方式 |
对焊、卡箍、法兰、内丝等 |
|
工作压力 |
pn1.0-4.ompa class150-300lb |
|
工作温度 |
按密封圈材料性能 |
|
密封材质 |
中温tfm1600 密封圈-60~ 150℃ |
|
高温pob密封圈-10~ 210℃ |
|
|
接液内表面粗糙度: ra≤0.4μm ra≤0.25μm |
|
|
气动选配附件 |
手轮离合器(仅适用铝制气动执行器可选) |
|
选配附件回信器 |
apl210n: ip67 2-npt1/2" |
|
vls1000:exd ⅱ bt6 防爆 ip67 2-npt3/4” |
|
|
vls1000s:exd ⅱ ct6 防爆 ip67 2-npt3/4" |
|
|
vls1121:exia ⅱ ct6 本安防爆 ip67 2-npt3/4" |
|
|
vls1221:exia ⅱ ct6 配 p&f ip67 dc 8v 本安防爆 2-npt3/4" |
|
|
选配附件、电磁阀 |
电磁阀 过滤减压阀（塑料气管＋pu气管) ac220v ac110v ac380 |
|
防爆电磁阀 过滤减压阀(卡套气管接头 不锈钢气管) dc12v dc24v |
|
|
asco防爆电磁阀 过滤减压阀(卡套气管接头 不锈钢气管) dc12v dc24v |
|
|
选配附件：1500 智能阀门定位器：设定输入信号：4-20ma 模拟输出信号：4-20ma dc 24v |
|
|
选配附件：n6000 智能阀门定位器：设定输入信号：4-20ma 模拟输出信号：4-20ma dc 24v 防爆等级：ex ia iic t4/t6 ga |
|
